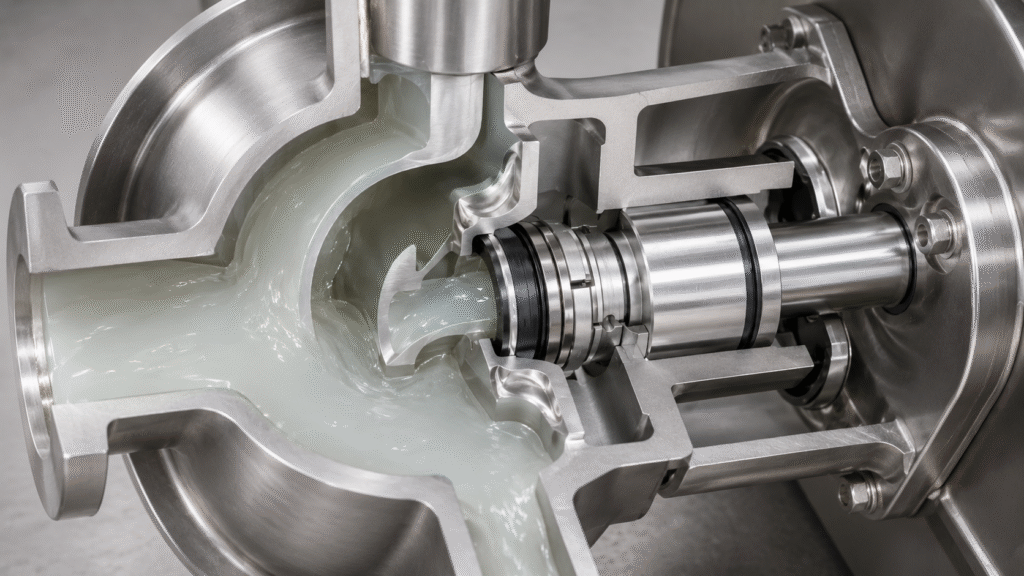

Para elegir sellos mecánicos higiénicos para bombas de lácteos y bebidas, hay que estudiar el servicio completo, no solamente el diámetro del eje o el aspecto del componente. El equipo debe controlar las fugas sin perjudicar la limpieza, el drenaje, la calidad del producto o la idoneidad de los materiales en contacto con alimentos. Debe soportar también los ciclos de producción, limpieza, desinfección y, cuando corresponda, vapor.
Una junta tórica azul o blanca, un muelle inoxidable o una superficie brillante no garantizan por sí solos que el sello sea apto para contacto alimentario. Confirma la calidad exacta de los compuestos, geometría higiénica, condiciones de operación y documentación exigida por el proyecto.
Procedimiento de selección para bombas sanitarias
- Identifica el fabricante, modelo exacto de bomba y disposición del sello instalado.
- Define el producto, concentración, temperatura, viscosidad, sólidos y ciclo de operación.
- Registra todos los procesos CIP y SIP, enjuagues, detergentes, ácidos, álcalis, desinfectantes y exposición a vapor.
- Examina superficies en contacto, drenabilidad, rincones, cavidades y acceso para limpieza.
- Elige caras, elastómeros y metales compatibles tanto con producción como con limpieza.
- Selecciona sello simple, con lavado, quench o doble según fugas, depósitos y requisitos de contención.
- Reúne las pruebas de aptitud alimentaria o diseño higiénico aplicables al mercado y cliente.
- Verifica medidas, geometría y alcance del kit antes de autorizar la compra.
La geometría higiénica importa tanto como el material
Un material químicamente compatible puede formar parte de un montaje difícil de higienizar. Hay que evitar, cuando el diseño lo permita, espacios muertos, hendiduras y alojamientos de difícil limpieza donde queden atrapados producto o solución de lavado.
Si el proyecto requiere criterios formales, consulta las orientaciones vigentes de EHEDG y 3-A sobre diseño higiénico. La documentación exigible depende de la aplicación; no debe anunciarse ninguna certificación sin prueba del componente específico.

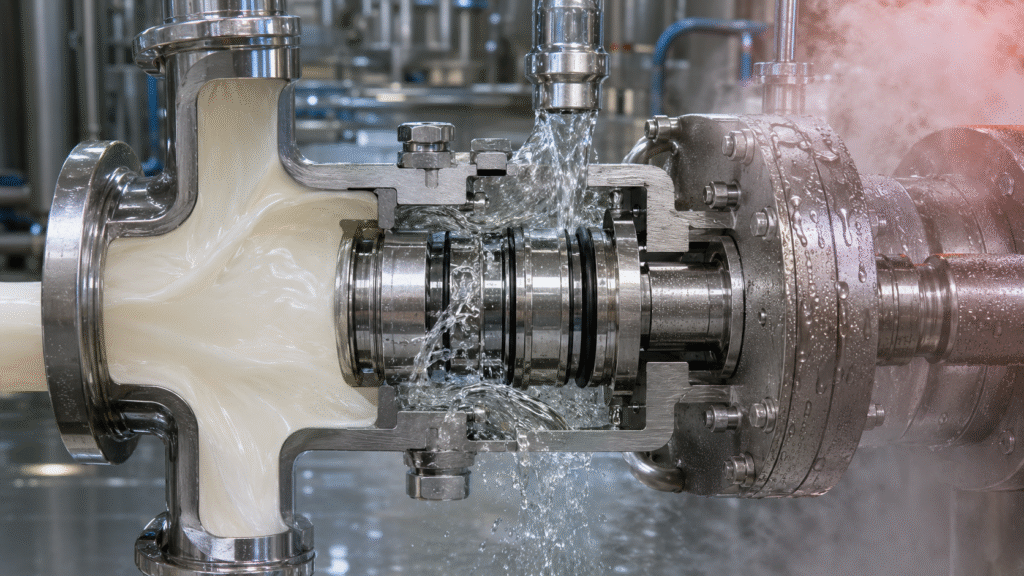

Compatibilidad con CIP, SIP y productos de limpieza
No basta con conocer el alimento bombeado. Anota la naturaleza y concentración de todos los agentes de limpieza, temperatura, tiempo de contacto, secuencia de enjuague, desinfectantes y eventuales ciclos de vapor. A veces la limpieza impone condiciones más agresivas que el servicio habitual.
Los cambios térmicos repetidos pueden afectar la compresión de elastómeros, la dilatación de componentes y la estabilidad de las caras. Si cambian los detergentes o los parámetros CIP/SIP, vuelve a evaluar los materiales.
Materiales en contacto y documentación
Revisa por separado las caras, juntas secundarias, partes metálicas y lubricantes que puedan tocar producto o solución de limpieza. Para propiedades generales, consulta los materiales de caras y los elastómeros para sellos mecánicos.
Las exigencias de documentación cambian entre mercados y compradores. Por ejemplo, 21 CFR 177.2600 puede ser pertinente para ciertos artículos de caucho destinados a contacto repetido con alimentos, pero su relevancia y el cumplimiento del compuesto concreto deben verificarse para la aplicación y jurisdicción. Una denominación genérica como «EPDM» no equivale a una aprobación alimentaria.
Materiales de las caras para lácteos y bebidas
Las combinaciones iniciales más habituales pueden incluir:
- Carbono/cerámica: opción económica en aplicaciones limpias, con lubricación suficiente y condiciones compatibles.
- Carbono/SiC: alternativa cuando se necesita mayor resistencia al desgaste o mejor comportamiento térmico en un diseño apropiado.
- SiC/SiC: puede considerarse si existen abrasión, cristalización o requisitos de limpieza que justifiquen dos caras duras, siempre tras comprobar la lubricación.
Ninguna combinación debe aprobarse solo por llamarse «sanitaria», «premium» o «grado alimentario». Importan el producto, la química de limpieza, la temperatura, la velocidad y el diseño completo.
Elección del elastómero
EPDM, FKM y otros compuestos pueden resultar adecuados en determinados equipos de alimentos y bebidas. Confirma la formulación exacta, no solo la familia comercial. Revisa aceites o grasas presentes, ácidos, álcalis, detergentes, agentes oxidantes, desinfectantes, temperatura de proceso y limpieza, vapor, deformación por compresión y la documentación necesaria.
El color no permite identificar de forma fiable ni el polímero ni su condición reglamentaria. Una junta azul o blanca debe validarse igual que cualquier otra.
¿Sello simple, con lavado o doble?
Un sello simple puede funcionar correctamente con productos limpios que mantienen lubricación estable y no generan depósitos graves. Reduce la complejidad auxiliar, aunque la decisión depende de la viscosidad, cristalización, limpieza y consecuencias de la fuga.
Un sistema de lavado o quench puede controlar depósitos del lado atmosférico y reducir la solidificación de productos pegajosos. El líquido auxiliar debe ser limpio, compatible, controlado y admisible en la instalación.
Productos pegajosos, cristalización, lubricación limitada, necesidades especiales de contención o ciertas aplicaciones asépticas pueden justificar un sello doble. Sin embargo, una bomba alimentaria no necesita automáticamente dos sellos: el fluido de barrera o tampón requiere controlar calidad, presión, supervisión y limpieza. Consulta sello mecánico simple frente a doble.

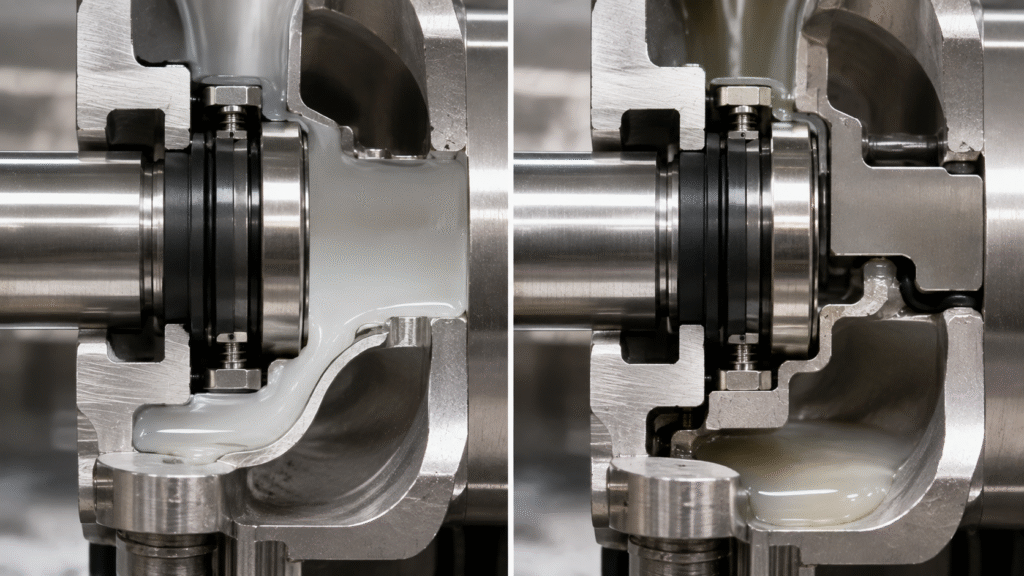

Dimensiones del repuesto y facilidad de limpieza
Un sello que entra en el eje puede cambiar la posición axial, el drenaje o las superficies donde se acumula producto. Verifica el asiento fijo, la longitud de trabajo, el acoplamiento a la tapa o alojamiento, la ubicación de juntas y todas las superficies en contacto. Confirma también si el kit incluye juntas estáticas, manguitos, camisas y demás componentes que deban renovarse.
Documentos que conviene solicitar al proveedor
- Fabricante, modelo y número de serie o artículo de la bomba.
- Referencia del sello o kit y plano con medidas críticas.
- Especificación exacta de caras, compuesto elastomérico y metales mojados.
- Documentos de contacto alimentario o diseño higiénico exigidos por el proyecto.
- Condiciones de producción, CIP/SIP, vapor y limpieza.
- Requisitos de inspección, trazabilidad y alcance de suministro: solo sello o kit completo.
Un certificado puede respaldar un diseño compatible, pero no transforma en correcto un repuesto de geometría o materiales inadecuados.
Errores frecuentes en compras de sellos higiénicos
- Dar por válido un elastómero por su color.
- Elegir solo por diámetro de eje, sin revisar geometría ni limpieza.
- Considerar el producto alimentario, pero olvidar la química CIP/SIP.
- Aceptar «acero inoxidable» sin confirmar calidad y piezas en contacto.
- Pedir automáticamente un sello doble sin evaluar su sistema auxiliar.
- Cambiar materiales sin comprobar documentación y limpieza.
- Comparar presupuestos de kits con contenidos diferentes.
Antes de aprobar el repuesto, documenta bomba, producto, limpieza, geometría, caras, elastómeros, metales, disposición, medidas y requisitos legales del comprador. Hong Teng suministra también sellos para determinadas bombas APV; su compatibilidad debe verificarse siempre con la bomba y servicio exactos.
Validación documental en una aplicación higiénica
En bombas de lácteos, bebidas y otras líneas alimentarias, un material descrito comercialmente como «apto para alimentos» no demuestra por sí solo conformidad de todo el conjunto. Revise requisitos concretos de contacto con producto, declaraciones y documentación aplicable, además de trazabilidad de caras, elastómeros y piezas metálicas. Los requisitos dependen del mercado, proceso y especificación del comprador.
Documente las condiciones de CIP y, cuando exista, SIP: medios químicos, concentraciones, temperatura, tiempo y ciclos. El elastómero debe ser compatible tanto con el producto elaborado como con los agentes de limpieza. La geometría del cierre, drenabilidad, superficies y zonas donde pueda acumularse producto son parte de la revisión higiénica.
Datos para la selección
- Modelo de bomba y sello, dimensiones y modo de instalación.
- Producto y secuencia real de limpieza y esterilización.
- Materiales de caras, juntas y componentes mojados con su documentación.
- Necesidad de sello simple, lavado o arreglo doble conforme a riesgos de servicio.
- Plan de inspección y montaje que facilite limpieza y mantenimiento.
Antes de adquirir un compatible, compare la geometría y la documentación además del precio; cambiar una junta por un polímero de nombre parecido puede afectar la conformidad o la vida útil.
